1,4-丁二醇(BDO)作为一种重要的化工原料, 其广泛应用于合成树脂、溶剂、增塑剂等领域[1−3]. 目前全球生产BDO的工艺共五种, 分别是炔醛法、丁二烯/乙酸法、丙烯法、正丁烷/顺酐酯化加氢法和正丁烷/顺酐直接加氢法[4], 鉴于我国富煤贫油少气的能源结构特点, 以电石制得的乙炔为原料的炔醛法(Reppe)应用更为广泛[5]. 该方法中一段加氢为1,4-丁炔二醇(BYD)加氢生成1,4-丁烯二醇(BED), 二段加氢为BED加氢生成BDO, 其中, 一段加氢为饱和加氢, 二段加氢是生成副产物的主要步骤. 然而, 在BED加氢制备BDO的过程中, 催化剂的差异往往会导致反应路径的不同[6−7], 从而生成各种副产物, 如正丁醇(BOL)、2-羟基四氢呋喃(2-HTHF)等, 这不仅降低了目标产物的收率, 还增加了后续分离纯化的难度, 提高生产成本. 因此为了提高BED加氢制备BDO的选择性和产率, 寻找一种既能提高反应活性又能提高选择性的催化剂, 对于优化BED加氢工艺具有重要意义.
相较于其他BED加氢催化剂, 如贵金属催化剂[8−9], 镍基催化剂因其价格低廉且加氢性能优异而广泛应用[10−11]. 镍基催化剂包括负载镍催化剂和骨架镍催化剂. 骨架镍催化剂(Raney Ni)作为一种以镍铝合金为前驱体、通过碱液活化得到的体相催化剂[12], 在不饱和烯烃以及芳环加氢等方面表现出了良好的催化活性[13−15]. 目前已在企业大规模使用的雷尼镍催化剂的镍铝比为1∶1, 其在催化BYD加氢反应中表现出较高的活性, 但由于其固有的选择性问题, 常常导致副产物的生成, 影响了BDO的产率和纯度[16].
在雷尼镍催化加氢研究中, 研究人员通常通过添加助剂增强其催化活性. 李玉涵等[17]通过完全碱洗雷尼镍, 获得了淬冷骨架镍催化剂, 但其机械强度并不高, 为了增强骨架镍的机械强度, 作者添加了助剂Mo, 提高了其机械强度, 同时相对延长了其使用寿命. Gao等[18]研究了通过溶胶-凝胶燃烧法(SGC)掺杂Fe以后, 对其进行加氢评价对比, 结果表明, 未添加Fe的催化剂催化BYD转化率仅为73.8%, 而掺杂铁后BYD转化率高达99.9%, 这说明Fe的存在有利于促进镍催化BYD加氢性能. 因此掺杂改性催化剂控制反应路线从而降低副产物含量的研究可进行进一步探索[19]. 前期研究表明, 影响雷尼镍催化性能的主要因素有多种, 包括合金组成, 活化碱液浓度以及活化温度等[20], 在活化过程中, 雷尼镍催化剂前驱体中Al3Ni2相的含量与雷尼镍催化剂骨架的机械强度成正比, 故Al3Ni2相的含量可作为雷尼镍催化剂催化性能指标之一. 本研究以目前新疆新业集团有限公司BDO生产现状为落脚点, 以四种无机铁盐浸渍改性雷尼镍催化剂, 取消煅烧及还原步骤, 引入铁离子改变催化剂中活性金属镍的表面电子状态, 改善催化剂的催化活性, 最终提出BED加氢过程中副产物正丁醇的抑制方法, 为企业生产提供理论基础.
1 实验部分 1.1 主要装置PL203型电子天平, 梅特勒托利多仪器(上海)有限公司生产; DHG-9070A型电热恒温鼓风干燥箱, 上海一恒科技有限公司生产; GSHA-1型高压反应釜, 威海新元高压釜厂生产; GC-2014C型气相色谱, 岛津企业管理(中国)有限公司生产; 集热式恒温磁力搅拌器XMTD-701型, 金坛市医疗仪器厂生产; 不锈钢筛网(95 μm); 安捷伦7900型电感耦合等离子体质谱仪, 安捷伦科技有限公司生产; SmartLab 9 kW型高分辨X射线小角-织构分析仪, 日本理学(Rigaku)公司生产; ESCALAB250Xi型X-射线光电子能谱仪, 美国Thermo Fisher公司生产; HITACHI STA7300型热重-差热分析仪, 日立公司生产; V-5orb 2800TP型比表面积及孔径分析仪, 北京国仪精测技术有限公司生产; Hitachi SU8010型高分辨场发射扫描电镜, 日立公司生产.
1.2 主要药品1,4-丁烯二醇(反式+顺式, 顺式含量高于95%)、七水合硫酸亚铁、四水合氯化亚铁、六水合氯化铁、九水合硝酸铁、氢氧化钠均购买于上海麦克林生化科技股份有限公司；雷尼镍, 上海迅凯新材料科技有限公司生产; 去离子水自制.
1.3 催化剂制备如图1, 将0.6 g商用雷尼镍催化剂粉碎过筛, 得到粒径0.85~1.41 mm的雷尼镍催化剂. 将其置于100 mL 质量分数为3.5 %的氢氧化钠溶液中50 ℃恒温进行活化, 且该活化过程中使用95 μm不锈钢筛网将催化剂颗粒与氢氧化钠溶液分隔, 1 h后取出, 通过去离子水洗涤至中性保存于去离子水中.分别通过四种溶液FeSO4·7H2O、Fe(NO3)3·9H2O、FeCl2·4H2O、FeCl3·6H2O配制铁的质量分数均为1.4%的离子溶液, 将活化后的雷尼镍催化剂浸入上述配好的溶液中, 超声1 h后, 静置1 h, 取出后用去离子水洗涤至中性, 通过真空干燥后分别命名为Fe-S2-NiAl, Fe-N3-NiAl, Fe-Cl2-NiAl, Fe-Cl3-NiAl. (命名为Fe-Ax-NiAl, A为阴离子代指, x为铁离子的价态).
|

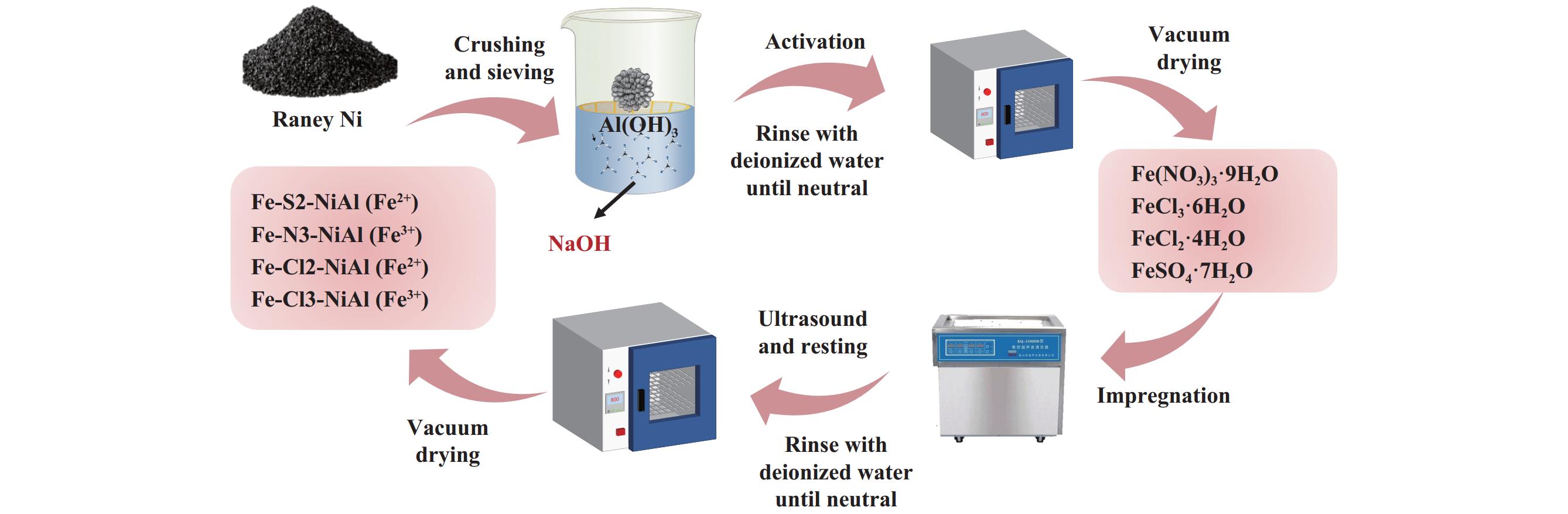

图 1 改性催化剂制备流程 Fig.1 Flow of modified catalyst preparation |
取60 mL质量分数为35%的BED (顺式+反式)水溶液倒入200 mL高压反应釜内, 通过玻璃管将0.6 g改性前后的雷尼镍催化剂运送至反应液面以下, 通过氮气置换气体六次, 去除釜内空气, 防止催化剂自燃, 考察催化剂的加氢性能.
1,4-丁烯二醇加氢产物不仅包括1,4-丁二醇, 还包括副产物正丁醇以及2-羟基四氢呋喃, 其中所涉及到的BED转化率X和BDO选择性S计算公式如下:
| $ X=1-\frac{{C}_{1}}{{C}_{1}+{C}_{2}+{C}_{3}+{C}_{4}}\times 100\text{%} $ | (1) |
| $ S=\frac{{C}_{2}}{{C}_{2}+{C}_{3}+{C}_{4}}\times 100\text{%}$ | (2) |
式中, Ci表示组分i的摩尔含量, 其中i=1, 2, 3, 4分别代表组分BED, BDO, 2-HTHF, BOL.
2 结果与分析 2.1 X射线衍射分析通过X射线衍射分析(XRD)表征不同无机铁改性前后的雷尼镍催化剂, 结果如图2, 2θ位于44.36°、51.68°和76.56°分别对应镍(111)、(200)和(220)晶面. 而Fe(NO3)3·9H2O改性的雷尼镍催化剂Fe-N3-NiAl没有检测出明显的镍晶面, 说明此时镍在催化剂表面分布均匀, 而检测到了明显的Al3Ni2相, 即硝酸铁的引入有利于Al3Ni2相的保留, 在活化过程中更趋向于刻蚀掉其他合金相, 而这种合金相是有利于加氢反应的. 此外还检测到了Fe-Ni合金相(Fe0.64Ni0.36), 该合金相在催化BYD加氢过程中会促进催化剂表面活性金属均匀分布[21]. 故推测该合金相的存在导致正丁醇生成路径被抑制.
|

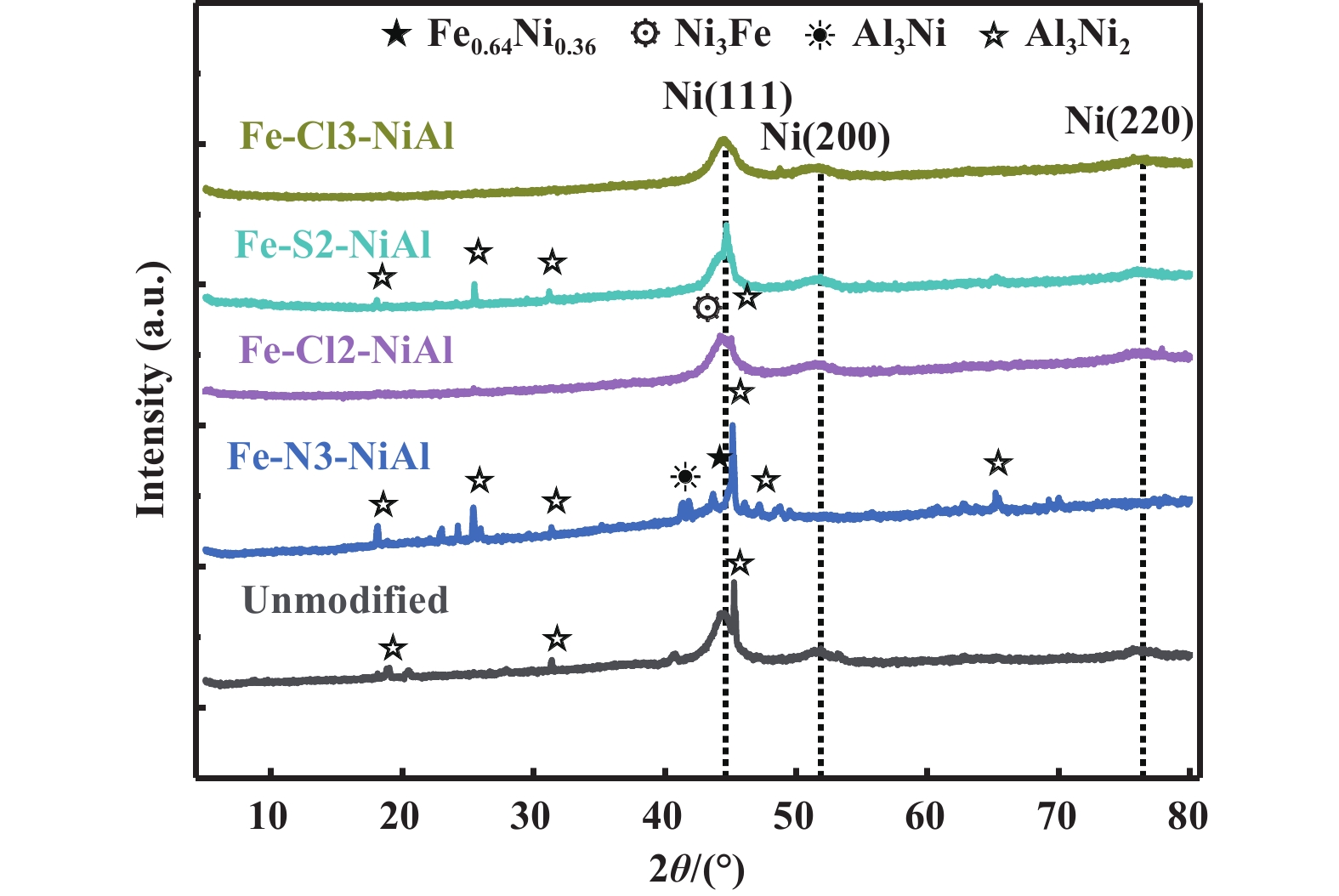

图 2 不同铁改性的雷尼镍催化剂XRD图谱 Fig.2 XRD patterns of different iron ion modified Raney Ni catalysts |
对于FeCl3·6H2O改性的雷尼镍催化剂Fe-Cl3-NiAl, 其XRD结果显示检测到了明显的镍的衍射峰, 这表示其未能均匀分布在催化剂表面, 甚至由于高浓度氯离子的存在导致镍表面吸附层被腐蚀, 镍团聚成了大颗粒, 抑制了加氢性能. 而对于FeCl2·4H2O改性的雷尼镍催化剂Fe-Cl2-NiAl来说, 该改性剂中Fe2+主要以表面吸附方式覆盖于催化剂表面(见XPS计算部分), 且改性过程中活性位点被腐蚀团聚, 镍的(111)晶面分成了两个小峰, 这是因为改性后存在未合金化的纯Ni和Fe-Ni合金相(Ni3Fe), 而同时存在未合金化的纯Ni和Fe-Ni合金相, 两者的(111)峰将分离, 形成双峰. 硫酸亚铁基于其稳定的化学性质, 对雷尼镍表面的改性效果有限, Fe2+反应速率较慢, 导致其覆盖层没有那么致密, 对雷尼镍催化剂的改性效果也较差.
2.2 X射线光电子能谱分析对不同无机铁盐改性的雷尼镍催化剂进行X射线光电子能谱(XPS)分析, 如图3(a)所示, 可以看出改性前后的催化剂中包含Al, C, O, Fe, Ni五种元素, 而从图3(b)中可以看出, Fe 2p谱图中包括Fe0、Fe2+、Fe3+三种价态. Fe0的存在是因为活化过程中产生的氢气部分储存于催化剂孔道内, 导致还原反应的发生, 且Fe-Cl2-NiAl及Fe-Cl3-NiAl催化剂表面由于Cl−的腐蚀导致表面铁元素流失, Fe0峰面积几乎为零. 所有改性的雷尼镍催化剂表面Fe0的结合能均分别向左偏移, 而Ni0的结合能向右偏移, 表明改性过程中发生了电子转移, 即Ni0→Fen+. 在改性过程中, Fe-N3-NiAl催化剂表面Fe2+的峰面积高于Fe3+, 也揭示了还原反应的发生. 此外Fe-S2-NiAl及Fe-N3-NiAl催化剂表面Fe2+、Fe3+的结合能均向右偏移, 也更有利于电子动态转移, 有利于在加氢过程中改善催化剂的催化性能. 图3(c)结果表明, 除了Fe-Cl2-NiAl催化剂表面未检测到Ni0以外, 其他改性催化剂表面均检测到了Ni0, 这是因为FeCl2·4H2O在催化剂表面形成了薄薄的一层覆盖膜, 氯离子腐蚀破坏其表面吸附层, 产生大量氧化镍, 使得Ni0无法被检测到. Fe-Cl3-NiAl催化剂检测到了Ni0, 其表面包覆的含铁膜可能比Fe-Cl2-NiAl催化剂更厚, 但腐蚀不均匀导致团聚成大颗粒, 最终也可检测到一部分Ni0, 只是含量较少, 且氯离子的存在会抑制 BED的双键氢化成饱和键[22], 从而抑制加氢.
|

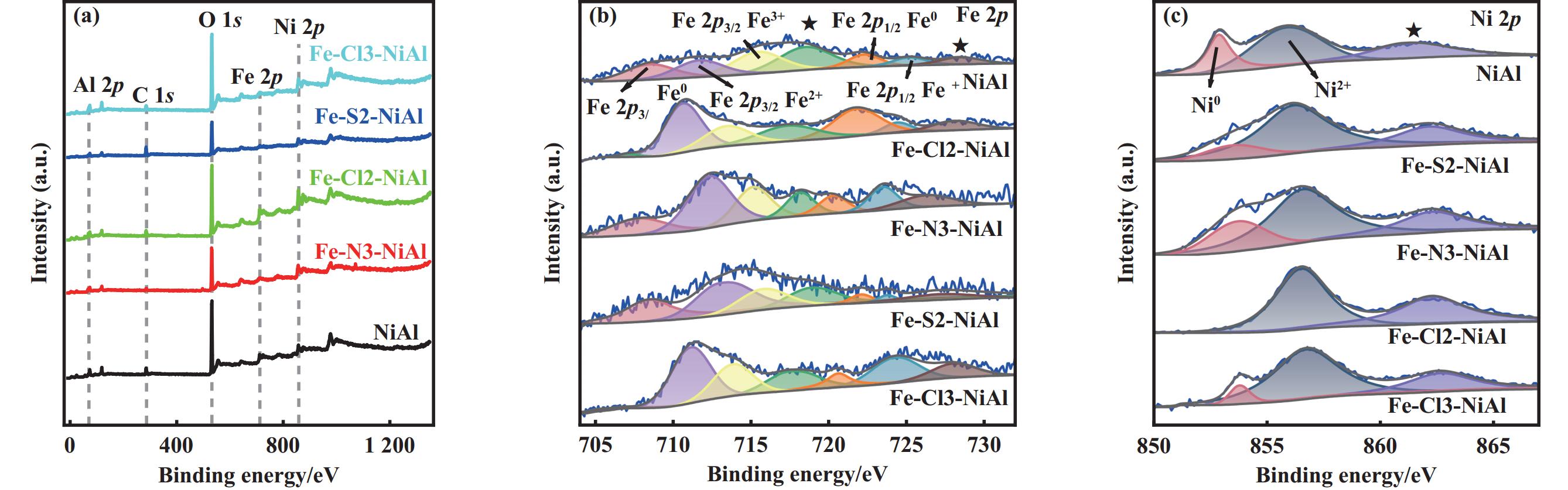

图 3 不同无机铁盐改性雷尼镍催化剂前后的XPS全谱(a), Fe 2p (b)和 Ni 2p (c) Fig.3 XPS survey spectra (a), Fe 2p (b), and Ni 2p (c) of Raney Ni catalyst before and after modification with different inorganic iron salts |
对于Fe-N3-NiAl催化剂来讲, 改性后的Ni0比未改性的结合能要高, 这可能是因为Fen+与Ni0电子结构的差异, 其掺杂成功后电子密度发生改变, 最终导致电荷转移, Ni0结合能升高, 电子密度下降. 而这种结果增强了催化剂对反应物的吸附能力[23], 从而改善加氢效果. 此外, Fe3+的缺电子状态使得其更容易接受来自镍的电子, 发生镍铁协同作用, 镍表面可能发生了轻微的重构, 形成了新的高效的活性相Fe0.64Ni0.36, 从而提高了催化剂的表面催化性能. 且硝酸铁在低温下也可发生水解, 产生氢氧化铁, 造成催化剂局部环境呈碱性, 依据实际生产经验来讲, 碱性环境有利于加氢转化率及主产物的产率. 此外硝酸铁的存在抑制了镍的过度氧化, 保持了较多Ni0的存在, 从而维持了较高的催化活性. 而FeSO4·7H2O其动力学性质较为稳定, 铁离子的引入对雷尼镍表层性质影响并不大, 所以其催化BED加氢时反应物转化率及产率依旧很高, 但副产物BOL含量也很高.
鉴于雷尼镍催化剂的特性, 本研究采用浸渍法改性, 且取消了煅烧及还原步骤, 则真空干燥后Fen+是否进入到雷尼镍催化剂深层还需要通过理论计算来证明, 通过ICP进行测试得到了改性前后单个雷尼镍颗粒不同元素的质量分数, 那么通过XPS分析计算便可以得到单个雷尼镍颗粒表层元素的质量分数. 通过公式3及4进行计算最终得到了改性前后雷尼镍催化剂表层铁的质量分数, 通过对比可知, 铁离子不仅仅附着在了雷尼镍催化剂表层, 也进入了雷尼镍催化剂深层, 鉴于雷尼镍合金相的特殊结构, 推断铁离子成功进入雷尼镍骨架内, 与催化剂中的镍元素存在协同作用, 改变了更多催化剂中Ni0的电子状态, 从而提高了催化剂的催化性能.
| $ {n}_{\mathrm{F}\mathrm{e}}=\frac{{I}_{\mathrm{F}\mathrm{e}}/{S}_{\mathrm{F}\mathrm{e}}}{{\displaystyle\sum }_{i=\mathrm{C},\mathrm{O},\mathrm{A}\mathrm{l},\mathrm{F}\mathrm{e},\mathrm{N}\mathrm{i}}\left({I}_{\mathrm{i}}/{S}_{\mathrm{i}}\right)}\times 100\text{%} $ | (3) |
| $ {w}_{\mathrm{F}\mathrm{e}}=\frac{{n}_{\mathrm{F}\mathrm{e}}{A}_{\mathrm{F}\mathrm{e}}}{{\displaystyle\sum }_{\mathrm{i}=\mathrm{C},\mathrm{O},\mathrm{A}\mathrm{l},\mathrm{F}\mathrm{e},\mathrm{N}\mathrm{i}}\left({n}_{\mathrm{i}}{A}_{\mathrm{i}}\right)}\times 100\text{%} $ | (4) |
式中ni是各元素的原子分数, wi是各元素的质量分数, Ai是各元素的原子量. Si是各元素的灵敏度因子, 不同元素的灵敏度因子见表1, Ii代表元素XPS的峰面积, 不同元素的峰面积见表2.
|
表 1 XPS中不同元素的灵敏度因子 Table 1 Sensitivity factors (S) for different elements in XPS |
|
|
表 2 XPS中不同元素的峰面积 Table 2 Peak area (I) of different elements in XPS |
而ICP测试的铁质量分数是基于整体催化剂而言, XPS则是基于测试表层而言, 故若计算得知整体铁的质量含量以及表层质量含量, 那么就可以得知铁是否被掺杂进入雷尼镍催化剂骨架内. 目前已知铁在催化剂表层XPS分析层的质量分数(见表3), 如果得知XPS分析层的质量, 就可以得到XPS分析层所含铁的质量, 以上数据均采用表征结果以及理论计算得到, 计算示意图如图4.
|
|
表 3 不同无机铁盐改性的Raney Ni催化剂XPS分析层铁原子质量分数 Table 3 Mass fraction of iron atoms in the XPS analyzed layer of Raney Ni catalyst modified with different inorganic iron salts |
|

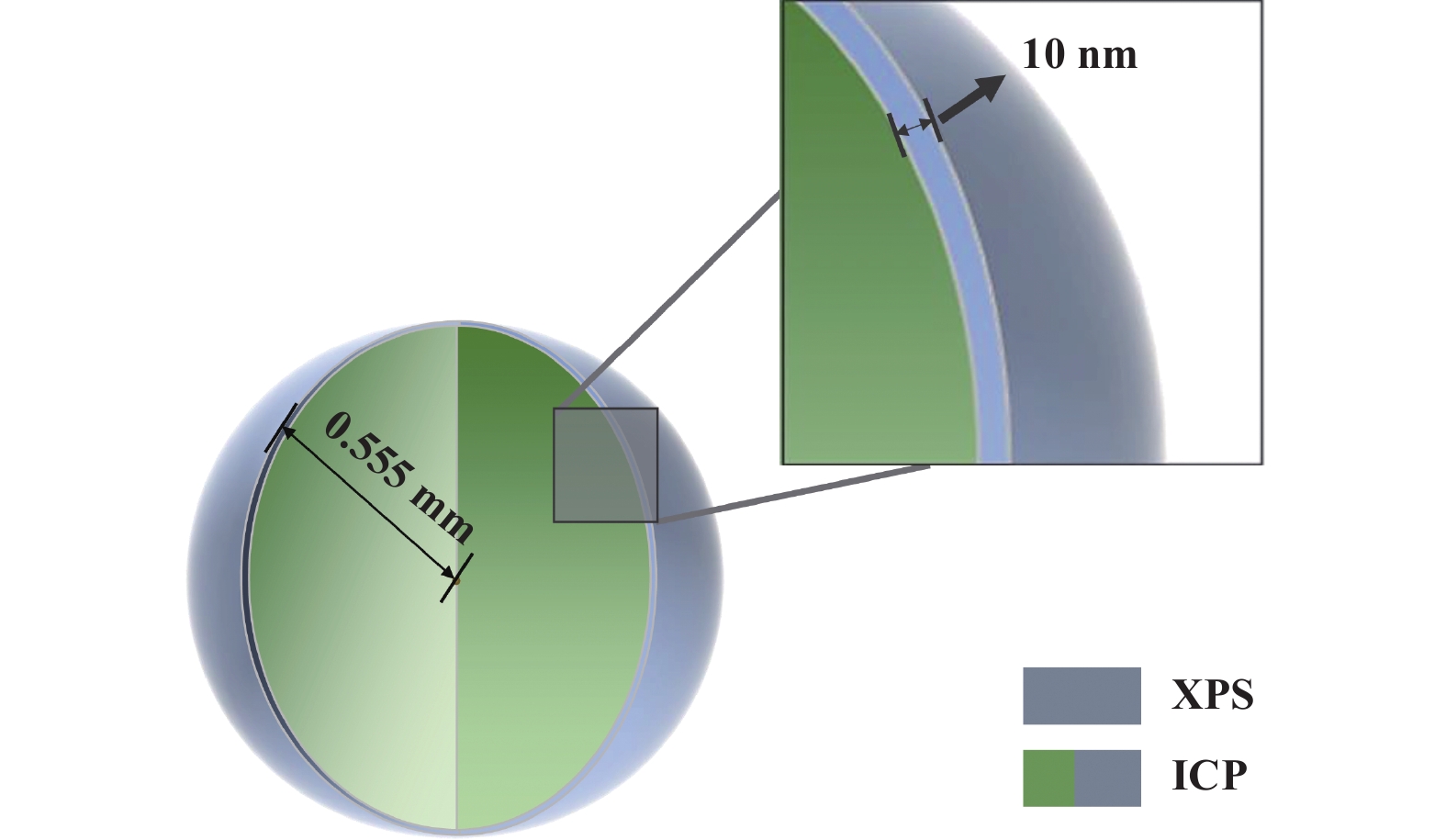

图 4 单个改性雷尼镍催化剂颗粒简图 Fig.4 Sketch of a single modified Raney Ni catalyst particle |
以单个过筛后的雷尼镍颗粒为计算标准. 首先用0.85~1.41 mm筛网对催化剂颗粒进行筛分, 根据筛网颗粒大小对单个雷尼镍催化剂体积进行估算, 这里假设颗粒为球形, 那么平均粒径(davg)取dmin (0.85 mm)和dmax (1.41 mm)几何平均值, 约为1.11 mm, 就可以计算得到单个颗粒总体积(Vtotal), 约为7.09×10−5 cm3, 算式如下:
| $ {d}_{\mathrm{a}\mathrm{v}\mathrm{g}}=\sqrt{{d}_{\text{min}}\times {d}_{\text{max}}} $ | (5) |
| $ V_{\mathrm{t}\mathrm{o}\mathrm{t}\mathrm{a}\mathrm{l}}=\frac{4}{3}\mathrm{\mathrm{\mathrm{\pi}}}\left(\frac{d_{\mathrm{a}\mathrm{v}\mathrm{g}}}{2}\right)^3 $ | (6) |
由BET结果可知其孔体积Vpore, 故可计算得到单个颗粒的骨架体积Vskeletal, 经称量得知单个雷尼镍催化剂质量为mskeletal=1.5 mg, 那么就可以通过公式得到单个雷尼镍催化剂颗粒的骨架密度ρskeletal, 算式如下:
| $ {V}_{\mathrm{s}\mathrm{k}\mathrm{e}\mathrm{l}\mathrm{e}\mathrm{t}\mathrm{a}\mathrm{l}}={V}_{\mathrm{t}\mathrm{o}\mathrm{t}\mathrm{a}\mathrm{l}}-{V}_{\mathrm{p}\mathrm{o}\mathrm{r}\mathrm{e}} $ | (7) |
| $ {\rho }_{\mathrm{s}\mathrm{k}\mathrm{e}\mathrm{l}\mathrm{e}\mathrm{t}\mathrm{a}\mathrm{l}}={m}_{\mathrm{s}\mathrm{k}\mathrm{e}\mathrm{l}\mathrm{e}\mathrm{t}\mathrm{a}\mathrm{l}}/{V}_{\mathrm{s}\mathrm{k}\mathrm{e}\mathrm{l}\mathrm{e}\mathrm{t}\mathrm{a}\mathrm{l}} $ | (8) |
而XPS分析表层深度dlayer为5~10 nm(所用测试数据), 故采用dlayer=10 nm来计算其测试表层质量, 可计算得到其测试分析层体积Vanalysis约为8.38×10−9 cm3, 进而得到测试分析层质量manaysis, 算式如下:
| $ {V}_{\mathrm{a}\mathrm{n}\mathrm{a}\mathrm{l}\mathrm{y}\mathrm{s}\mathrm{i}\mathrm{s}}=\frac{4}{3}\mathrm{\pi }\left[{\left(\frac{{d}_{\mathrm{a}\mathrm{v}\mathrm{g}}}{2}\right)}^{3}-{\left(\frac{{d}_{\mathrm{a}\mathrm{v}\mathrm{g}}-{d}_{\text{layer}}}{2}\right)}^{3}\right] $ | (9) |
| $ {m}_{\mathrm{a}\mathrm{n}\mathrm{a}\mathrm{l}\mathrm{y}\mathrm{s}\mathrm{i}\mathrm{s}}={\rho }_{\mathrm{s}\mathrm{k}\mathrm{e}\mathrm{l}\mathrm{e}\mathrm{t}\mathrm{a}\mathrm{l}}\times {V}_{\mathrm{a}\mathrm{n}\mathrm{a}\mathrm{l}\mathrm{y}\mathrm{s}\mathrm{i}\mathrm{s}} $ | (10) |
通过之前的计算得知改性前后铁的质量分数, 那么可计算得到测试分析层的铁的质量见表4. 而ICP质量分数已知, 那么便可以计算得到单个雷尼镍催化剂颗粒含有的铁的质量. 由结果可知, 改性前不论是表层还是体相内部铁元素含量均较少, 而改性后可以明显看出, 体相内所含铁的质量是高于表层的. 所以可得出结论, 铁离子成功进入雷尼镍深层.
|
|
表 4 改性前后催化剂XPS分析层物理参数 Table 4 Physical parameters of XPS analyzed layers of catalyst before and after modification |
对不同改性催化剂表面进行扫描电镜分析, 从图5(a)中可以发现其形状与所设定的活化后的雷尼镍催化剂表面极其相似, 其表面众多仙人掌状物的存在, 揭示了其较大比表面积的原因.
|

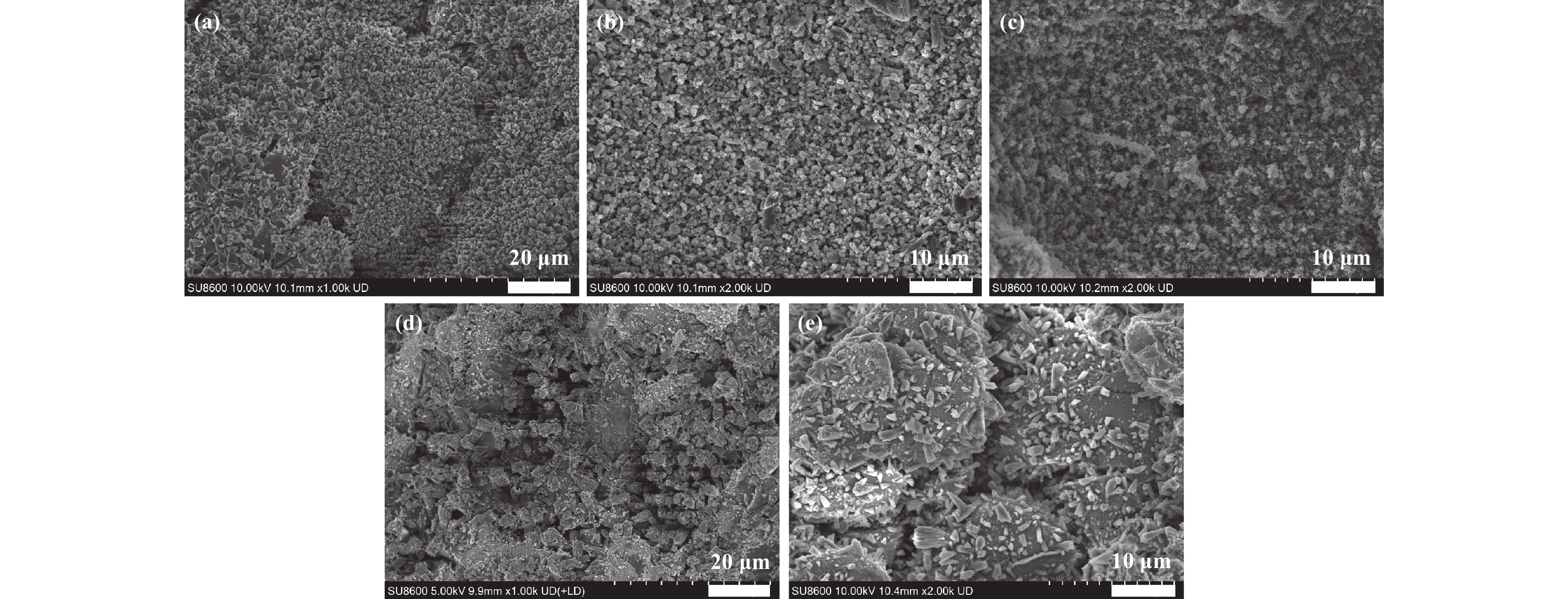

图 5 雷尼镍催化剂改性前后SEM图谱 Fig.5 SEM pattern of Raney Ni catalyst before and after modification (a) NiAl, (b) Fe-N3-NiAl, (c) Fe-Cl2-NiAl, (d) Fe-S2-NiAl, (e) Fe-Cl3-NiAl |
对于不同改性催化剂而言, Fe-Cl2-NiAl表面铁负载率较Fe-N3-NiAl高, 表面几乎完全被铁包覆, 此时表面粗糙度下降, 镍暴露位点较少, 转化率降低, 但副产物含量也降低. 结合XPS计算结果可知, Fe-Cl3-NiAl催化剂表面的铁负载量比Fe-Cl2-NiAl表面含量高, 但此时BED转化率不高, 这是因为高浓度的氯离子会导致合金催化剂表面被腐蚀坍塌, 粗糙程度下降, 此时雷尼镍表面镍氧化层几乎脱落, 仙人掌状活性位点附着的地方发生坍塌, 不利于反应活性位点的分布, 转化率最低, 副产物含量也相对降低[24]. Fe-S2-NiAl表面铁负载率最低, 暴露的镍位点较多, 故转化率较高, 但抑制副产物效果较差. Fe-N3-NiAl催化剂显示表面较为粗糙, 活性位点也较多, 提供了多重反应物加氢活性位点, 反应物转化率最高[25−27], 同时抑制副产物效果也最佳.
2.4 N2吸附脱附分析图6(a)可以看出改性对雷尼镍催化剂的孔结构影响不大, 改性前后的雷尼镍催化剂均呈现Ⅳ型吸附等温线, H2型滞后环, 均为介孔结构, Fe-Cl2-NiAl及Fe-Cl3-NiAl催化剂回滞环面积较小, 推测是因为氯离子的存在导致雷尼镍坍塌. 未改性的雷尼镍催化剂的孔体积及比表面积最大, 改性后的催化剂比表面积降低, 是因为无机铁盐溶液在催化剂表面覆盖了一层铁膜, 这使得其比表面积出现一定程度的降低. 而Fe-Cl2-NiAl及Fe-Cl3-NiAl催化剂总孔体积降低, 是因为Cl−的存在可以与雷尼镍表面的Ni0发生反应, 生成NiCl2和FeCl2, 进而对催化剂表面吸附层进行腐蚀, 导致其结构极其不稳定, 发生表面坍塌, 孔道堵塞, 最终总孔体积降低. 且其表面因被腐蚀而更易氧化, 产生大量氧化镍, 由表5可以看出, 其比表面积也仅为10.03和10.37 m2·g−1, 而Fe(NO3)3·9H2O及FeSO4·7H2O对催化剂表面金属腐蚀程度下降, 其比表面积分别为31.48 及32.65 m2·g−1, 故适量地引入铁离子, 促进电荷转移, 是一种提高催化性能的方法, Fe-N3-NiAl催化剂的总孔体积较高, 储氢量也较高, 故催化加氢性能更好. 并且由孔径分布图6(b)也可知, Fe(NO3)3·9H2O改性的雷尼镍催化剂孔道分布较为集中, 介孔含量最多且孔径大小主要为3~4 nm左右, FeSO4·7H2O改性的雷尼镍催化剂次之, FeCl2·4H2O及FeCl3·6H2O改性的雷尼镍催化剂介孔含量最少, 孔体积也较低, 这也与催化剂的加氢评价结果一致.
|

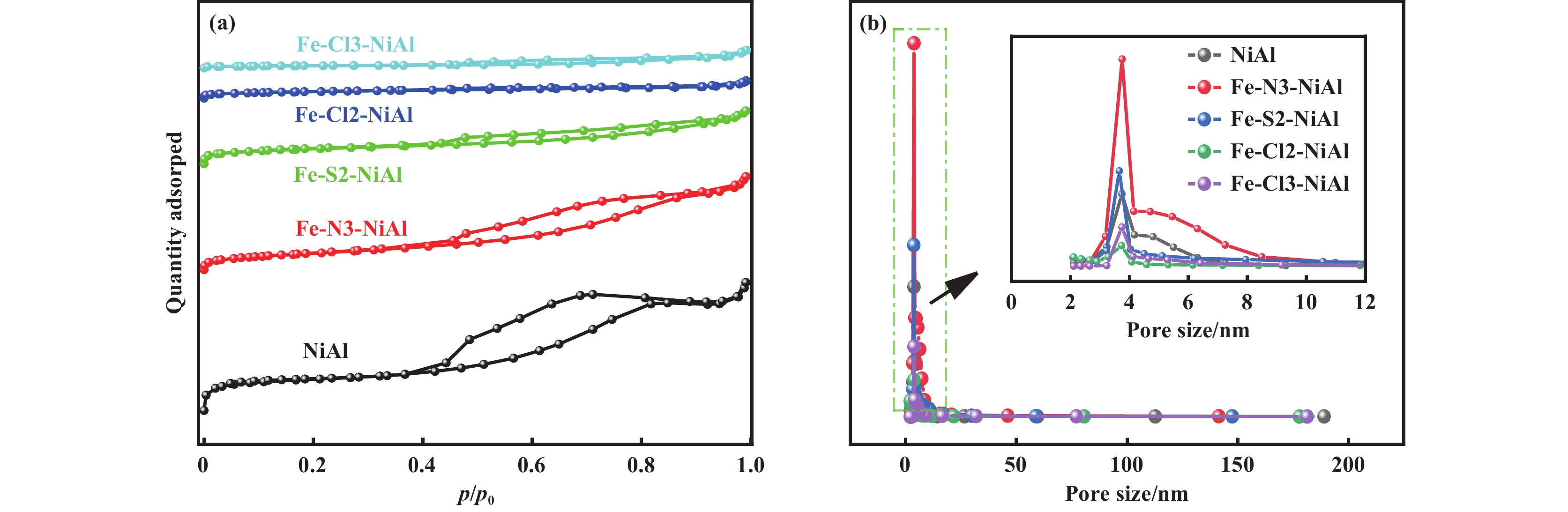

图 6 雷尼镍改性前后催化剂(a) N2吸脱附曲线和(b)孔径分布曲线 Fig.6 (a) N2 adsorption and desorption curves and (b) pore size distribution curve of Raney Ni catalyst before and after modification |
|
|
表 5 雷尼镍改性前后催化剂结构参数 Table 5 Structural parameters of Raney Ni catalysts before and after modification |
为考察无机铁改性催化剂的催化活性, 本实验在130 ℃、5 MPa、800 r·min−1、4 h反应条件下, 进行BED催化加氢生成BDO评价实验, 得到加氢评价结果如表6所示. 对照分析可知, 加无机铁改性后的雷尼镍催化剂均有利于降低BOL含量, 而Fe-S2-NiAl及Fe-N3-NiAl催化剂均有利于提升BED的转化率, 其中Fe-N3-NiAl催化剂效果最佳, BOL含量降至2.29%.在实验过程中, 由于雷尼镍催化剂在空气气氛中可燃, 所以只采用超声浸渍后真空高温干燥处理, 保证铁离子以三价或二价形式存在, 通过对反应前后的催化剂进行ICP分析可知, 其不仅附着在了催化剂表面, 且进入了催化剂体相内, 推测是因为雷尼镍比表面积大的多孔结构的特殊性, 给予铁离子多个附着位点, 使其成功引入到雷尼镍催化剂深层, 进而影响镍原子的电子分布, 提高反应物的转化率, 抑制了副产物BOL的生成.
|
|
表 6 雷尼镍催化剂改性前后的加氢评价结果 Table 6 Hydrogenation evaluation results of Raney Ni catalysts before and after modification |
由表7可以看出, 改性后的铁元素含量均比未改性的催化剂中铁元素含量高, 其中Fe-N3-NiAl催化剂中Fe3+负载量较高, 使用后催化剂铁流失也较多, 稳定性较差, 但其镍含量较高, 而Fe-Cl2-NiAl催化剂中Fe2+负载量仅比Fe-S2-NiAl催化剂中Fe2+的含量高, 虽反应前后铁元素含量较为稳定但其镍明显流失. Fe-Cl3-NiAl催化剂中骨架铝流失, 因Cl−的存在, 催化剂表面被腐蚀, 故表面Ni元素负载量较少, 且Fe3+极其不稳定. 这也与加氢评价结果相吻合, 证实了通过硝酸铁改性的雷尼镍催化剂对BED加氢性能具有积极影响.
|
|
表 7 催化剂使用前后元素质量分数 Table 7 Elemental mass fraction of the fresh and used catalyst |
采用四种无机铁盐溶液通过超声浸渍法改性雷尼镍催化剂, 取消煅烧及还原步骤, 将盐溶液中的Fen+引入催化剂中, 通过XPS及ICP数据分析计算, 表明Fen+进入了催化剂深层. 且加氢评价结果表明, 无机铁盐改性后的催化剂提高了BED的选择性, 均表现出了对副产物BOL的抑制趋势, 但其稳定性还需进一步提升. 从加氢结果可以看出, Fe-N3-NiAl催化剂的催化性能最好, 结合表征分析, 推测其选择性高的原因在于Fe3+的缺电子效应, 与Ni0存在电子协同效应, 提高了Ni0的结合能, 改善了催化剂的催化活性. 同时形成了Fe-Ni合金相(Fe0.64Ni0.36), 这种分布结构有利于抑制BOL生成路径. 与未改性催化剂相比, BED转化率高达99.95%, BDO产率为97.08%, BOL含量降低了1.94%.
